Cấu Tạo Ống Gió Chống Cháy EI Gồm Những Gì? Hiểu Đúng Để Tránh Sai Ngay Từ Khâu Thiết Kế Và Thi Công

[HồngHoa06]

Trong các công trình hiện đại như chung cư, khách sạn, nhà xưởng hay trung tâm thương mại, hệ thống thông gió không chỉ đảm nhận nhiệm vụ cấp gió và hút khói mà còn phải đáp ứng nghiêm ngặt các yêu cầu về phòng cháy chữa cháy (PCCC).

Thực tế cho thấy, nhiều đơn vị chỉ quan tâm đến chỉ số EI của ống gió mà chưa hiểu rõ cấu tạo bên trong của sản phẩm. Điều này dẫn đến việc lựa chọn sai vật liệu hoặc thi công không đúng tiêu chuẩn, ảnh hưởng trực tiếp đến khả năng chống cháy khi xảy ra sự cố.

Vậy cấu tạo của một hệ thống ống gió chống cháy EI gồm những gì? Và làm sao để lựa chọn đúng loại phù hợp với từng công trình?

Ống gió chống cháy EI là gì?

Ống gió chống cháy (Fire Rated Duct) là loại ống gió được thiết kế để duy trì khả năng chịu lửa trong một khoảng thời gian xác định theo tiêu chuẩn kiểm định.
Ký hiệu EI thường được hiểu như sau:

• E (Integrity): Khả năng duy trì tính toàn vẹn, không để ngọn lửa hoặc khí nóng xuyên qua.
• I (Insulation): Khả năng cách nhiệt, hạn chế nhiệt độ truyền sang bề mặt bên ngoài.

Ví dụ:

• EI30: chịu lửa tối thiểu 30 phút
• EI45: chịu lửa tối thiểu 45 phút
• EI60: chịu lửa tối thiểu 60 phút
• EI90 hoặc EI120: sử dụng cho những khu vực yêu cầu mức an toàn cao hơn

Chính vì vậy, ngoài vật liệu chính là tôn mạ kẽm, cấu tạo của ống gió chống cháy sẽ có thêm nhiều lớp vật liệu chuyên dụng để đáp ứng yêu cầu kiểm định.

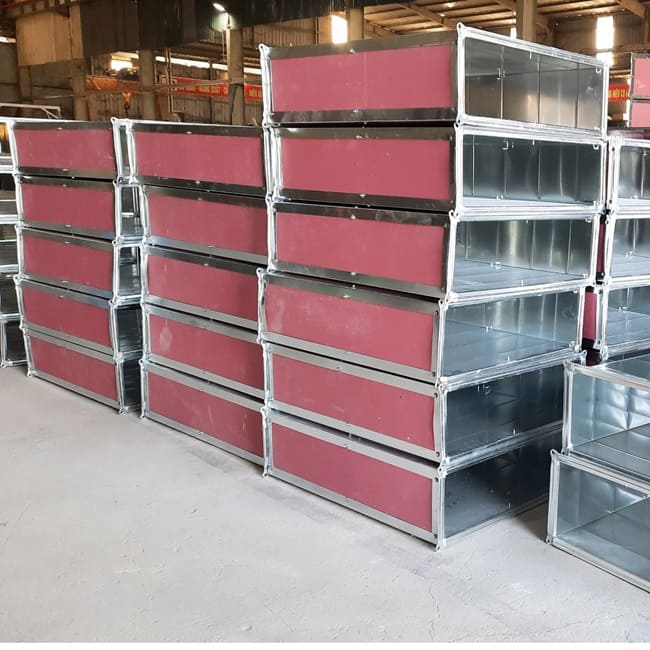

Cấu tạo ống gió chống cháy EI gồm những lớp nào?

Lớp tôn nền (lớp chịu lực chính)

Đây là phần khung của hệ thống ống gió, thường được gia công từ:

• Tôn mạ kẽm
• Tôn mạ hợp kim nhôm kẽm
• Inox (trong môi trường đặc biệt)

Độ dày tôn sẽ được lựa chọn theo kích thước ống và tiêu chuẩn thiết kế, phổ biến từ 0.75 mm đến 1.2 mm hoặc lớn hơn.
Lớp này giúp tạo hình và đảm bảo độ cứng cho toàn bộ hệ thống.

Lớp vật liệu chống cháy và cách nhiệt

Đây được xem là thành phần quan trọng nhất quyết định khả năng đạt chuẩn EI.
Hiện nay có nhiều giải pháp phổ biến như:

Bông khoáng (Rockwool)

• Khả năng chịu nhiệt cao
• Cách âm tốt
• Trọng lượng tương đối nhẹ
• Thường sử dụng cho hệ thống EI30 hoặc EI45

Bông thủy tinh tỷ trọng cao

• Hiệu quả cách nhiệt tốt
• Giá thành hợp lý
• Phù hợp với một số yêu cầu kỹ thuật riêng

Tấm thạch cao chống cháy

Một số hệ thống sử dụng nhiều lớp thạch cao chuyên dụng kết hợp với khung gia cường nhằm tăng khả năng chống cháy và cách nhiệt.

Vữa hoặc vật liệu phủ chống cháy chuyên dụng

Đây là phương án được áp dụng khá nhiều trong các dự án lớn. Vật liệu được phun hoặc trát lên bề mặt ống gió với chiều dày theo kết quả thử nghiệm nhằm đạt chỉ số EI mong muốn.
Mỗi giải pháp đều có ưu và nhược điểm riêng về:

• Khối lượng
• Chi phí
• Thời gian thi công
• Khả năng bảo trì

Do đó, việc lựa chọn cần dựa trên hồ sơ thiết kế và kết quả thử nghiệm đã được chứng nhận.

Lớp bảo vệ bên ngoài

Sau khi hoàn thiện lớp chống cháy, bên ngoài thường được bọc thêm:

• Tôn mỏng bảo vệ
• Màng nhôm
• Lưới gia cường
• Sơn hoàn thiện hoặc lớp phủ chống ẩm

Lớp này giúp:

• Bảo vệ vật liệu chống cháy khỏi tác động cơ học
• Hạn chế bụi và độ ẩm
• Tăng tuổi thọ cho toàn bộ hệ thống

Vì sao không nên chỉ nhìn vào chỉ số EI?

Một sai lầm khá phổ biến là cho rằng tất cả các sản phẩm ghi EI60 đều giống nhau.
Thực tế, khả năng chống cháy của hệ thống còn phụ thuộc vào rất nhiều yếu tố như:

• Độ dày tôn nền
• Loại vật liệu chống cháy sử dụng
• Chiều dày lớp bảo vệ
• Phương pháp thi công
• Hệ thống treo đỡ
• Cách xử lý các mối nối

Nếu chỉ thay đổi một trong các yếu tố trên, kết quả thử nghiệm có thể không còn đúng với chứng nhận ban đầu.
Vì vậy, khi lựa chọn sản phẩm, nên tham khảo đầy đủ cấu tạo chi tiết của từng loại ống gió chống cháy TẠI ĐÂY để đảm bảo phù hợp với yêu cầu của từng dự án.

Kinh nghiệm lựa chọn ống gió chống cháy EI

Qua nhiều công trình HVAC, có thể rút ra một số lưu ý quan trọng:

Đối với công trình văn phòng, khách sạn

Thông thường EI30 hoặc EI45 đã đáp ứng được nhiều khu vực theo thiết kế, giúp tối ưu chi phí mà vẫn đảm bảo an toàn.

Đối với trung tâm thương mại, tầng hầm, nhà máy

Nên ưu tiên EI60 trở lên vì đây là những khu vực có tải nhiệt lớn và yêu cầu PCCC cao hơn.

Không nên chỉ so sánh theo giá

Một hệ thống có giá rẻ nhưng không có kết quả thử nghiệm hoặc thi công không đúng cấu tạo chuẩn sẽ tiềm ẩn rất nhiều rủi ro khi nghiệm thu cũng như trong quá trình vận hành.

Ngoài ra, cần kiểm tra thêm:

• Hồ sơ kiểm định
• Chứng nhận thử nghiệm EI
• Tiêu chuẩn vật liệu
• Bản vẽ cấu tạo chi tiết
• Quy trình lắp đặt

Kết luận

Ống gió chống cháy không đơn thuần là một đoạn ống được bọc thêm vật liệu chống cháy mà là cả một hệ thống được thiết kế, thử nghiệm và thi công theo tiêu chuẩn nghiêm ngặt.
Hiểu rõ cấu tạo của từng lớp vật liệu sẽ giúp chủ đầu tư, kỹ sư và nhà thầu lựa chọn đúng giải pháp, tránh phát sinh chi phí sửa đổi hoặc không đạt yêu cầu nghiệm thu PCCC.
