Quảng cáo Giới Hạn Khổ Ngang Cửa Cuốn: Tiêu Chuẩn Kỹ Thuật Và Giải Pháp Cho Khung Cửa Lớn

[Cửa cuốn thông minh]

Việc mở rộng không gian mặt tiền cho nhà phố, showroom hay kho bãi mang lại sự thông thoáng vượt trội nhưng cũng đặt ra bài toán khó về mặt kết cấu kỹ thuật cho hệ thống cửa bảo vệ. Khi thiết kế, câu hỏi về việc hệ cửa có thể bao phủ được khoảng trống bao xa mà vẫn đảm bảo độ cứng vững, vận hành êm ái luôn là trọng tâm cần giải quyết.

Những yếu tố quyết định khẩu độ ngang an toàn của hệ cửa cuốn​

Khả năng vươn rộng của nan cửa không phải là một con số ngẫu nhiên mà chịu sự chi phối trực tiếp từ hàng loạt biến số kỹ thuật và áp lực ngoại cảnh:

• Tải trọng gió và diện tích cản gió: Bề ngang cửa càng lớn, diện tích đón gió càng tăng cao. Lực gió ép trực tiếp lên bề mặt thân cửa có thể gây biến dạng võng nan hoặc thổi bung nan ra khỏi đường ray dẫn hướng nếu thanh nan không đủ độ dày.
• Độ dày và biên dạng cấu trúc nan: Các loại nan nhôm khe thoáng hoặc nan thép tấm liền có khả năng chịu mô-men xoắn khác nhau. Thiết kế đường gân gia cường bên trong thanh nan quyết định trực tiếp khả năng giữ phẳng khi trải dài theo phương ngang.
• Đường kính trục cuốn: Trục cuốn phải gánh toàn bộ trọng lượng thân cửa khi thu lại. Nếu trục cuốn có đường kính quá nhỏ hoặc thành ống mỏng, trục sẽ bị võng ở giữa, dẫn đến tình trạng nan bị xô lệch, kêu rít và giảm tuổi thọ động cơ.
• Độ sâu rãnh ray dẫn hướng: Với các khẩu độ lớn, ray tiêu chuẩn thông thường dễ bị tuột nan khi có va chạm hoặc áp suất gió mạnh. Chiều sâu rãnh ray phải tỷ lệ thuận với độ rộng mặt tiền.

Phân tích giới hạn kích thước theo từng dòng nan cửa thông dụng​

Mỗi dòng vật liệu và công nghệ chế tạo cửa cuốn sẽ sở hữu ngưỡng an toàn cơ học riêng biệt.

Dòng cửa cuốn	Độ dày phôi vật liệu	Giới hạn khổ ngang khuyến nghị	Đặc điểm vận hành
Cửa cuốn khe thoáng hợp kim nhôm	0.9 mm – 1.4 mm	Dưới 6.0 m	Thẩm mỹ, đối lưu gió tốt, êm ái cho nhà phố
Cửa cuốn khe thoáng bản lớn chịu lực	1.5 mm – 2.5 mm	Lên đến 7.5 m	Nan dày, gân chịu lực kép, dùng cho biệt thự, gara lớn
Cửa cuốn tấm liền hợp kim thép	0.5 mm – 0.55 mm	Dưới 5.5 m	Tốc độ đóng mở nhanh, nhẹ, phù hợp cửa hàng nhỏ
Cửa cuốn thép siêu trường công nghiệp	1.0 mm – 1.6 mm (thép)	Từ 8.0 m đến 12.0 m	Bản nan lớn từ 100mm, gia cường chống bão, kho xưởng

Việc nắm rõ chiều rộng tối đa của cửa cuốn tương ứng với từng hệ profile giúp chủ công trình cân đối bài toán ngân sách và lựa chọn vật tư phù hợp ngay từ giai đoạn lên bản vẽ thô.

Biện pháp xử lý kỹ thuật cho các mặt tiền vượt khẩu độ tiêu chuẩn​

Khi mặt bằng thi công có khẩu độ ngang vượt qua ngưỡng tiêu chuẩn thông thường của các dòng cửa dân dụng, các kỹ sư kết cấu thường áp dụng một số phương án bổ trợ sau:
Nâng cấp hệ ray dẫn hướng chuyên dụng
Thay vì sử dụng ray nhôm U76 thông thường, các bộ cửa rộng trên 6m bắt buộc phải chuyển sang hệ ray U100 hoặc ray thép hộp có cấu tạo hèm chống bão. Các rãnh ray này được trang bị thêm bọ ray chịu lực để khóa chặt đầu nan vào bên trong khung, ngăn ngừa hiện tượng giật bung nan khi xuất hiện giông lốc.
Sử dụng trục cuốn công nghiệp đường kính lớn
Các bộ cửa thông thường sử dụng trục phi 114 hoặc phi 140. Đối với khẩu độ rộng lớn, đường kính trục cần nâng lên phi 168, phi 219 hoặc thậm chí phi 273 với độ dày thép từ 3.9 mm trở lên để hạn chế tối đa độ võng tâm tĩnh học khi toàn bộ thân cửa cuộn tròn.
Tích hợp ray dẫn hướng di động (trụ chia đôi)
Trong trường hợp mặt tiền showroom hay gara quá lớn (khoảng 10m - 12m) nhưng gia chủ vẫn muốn sử dụng nan nhôm khe thoáng nhẹ nhàng thay vì thép siêu trường nặng nề, phương án khả thi là chia mặt bằng thành hai bộ cửa độc lập. Ở giữa sẽ đặt một thanh trụ ray dẫn hướng có thể tháo lắp linh hoạt. Khi cần mở rộng toàn bộ không gian để đưa phương tiện lớn vào nhà, trụ giữa có thể mở chốt và kéo gọn sang một góc.

Rủi ro phát sinh khi thiết kế vượt ngưỡng thông số an toàn​

Lắp đặt bộ cửa vượt quá năng lực chịu tải của nan và động cơ sẽ kéo theo nhiều sự cố trong quá trình vận hành:

• Võng thân cửa và xô nan: Phần giữa nan bị cong xệ xuống dưới trọng lượng bản thân, tạo khe hở không đều và làm rách liên kết giữa các nan cuốn.
• Quá tải động cơ: Ma sát tăng đột biến giữa nan và ray khiến mô tơ phải hoạt động hết công suất liên tục, dễ dẫn đến hiện tượng chập cháy, đứt rơ-le nhiệt hoặc tuột xích kéo an toàn.
• Gây tiếng ồn lớn: Độ rung lắc theo phương ngang khi cửa dịch chuyển sinh ra tiếng va đập kim loại khó chịu, làm mòn nhanh hệ thống gioăng giảm chấn.

Trình tự tính toán trước khi chốt phương án thi công​

Để công trình đạt được sự cân bằng giữa tính thẩm mỹ và độ bền kết cấu, việc khảo sát thực địa cần tuân thủ các bước:

1. Khảo sát hướng gió và vị trí công trình: Công trình nằm ở mặt ngõ hẹp sẽ có yêu cầu kháng áp lực gió khác biệt so với các căn góc mặt đường lớn hoặc khu vực ven sông, ven biển.

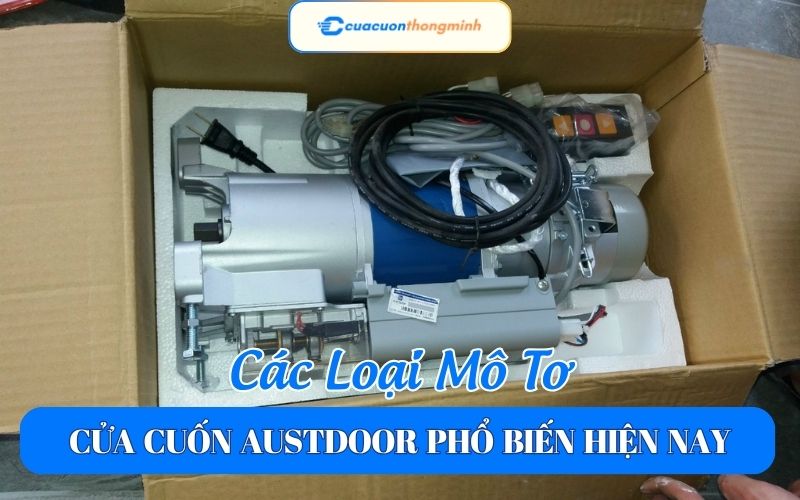

2. Đối chiếu tải trọng và công suất motor: Tổng diện tích cửa tính bằng chiều cao nhân chiều ngang sẽ quyết định trực tiếp tới sức nâng motor (300kg, 500kg, 800kg hay dòng motor 3 pha 1500kg).
3. Dự trù không gian lô cuốn: Thân nan càng dày và cửa càng rộng thì đường kính cuộn nan gom lại phía trên càng lớn, đòi hỏi khoảng cách từ dạ đà tới trần nhà phải đủ sâu để không cản trở hành trình đóng mở.

Lựa chọn đúng quy cách kỹ thuật ngay từ đầu giúp bộ cửa vận hành êm ái, kéo dài niên hạn sử dụng và đảm bảo an toàn tuyệt đối cho người và tài sản bên trong công trình.
