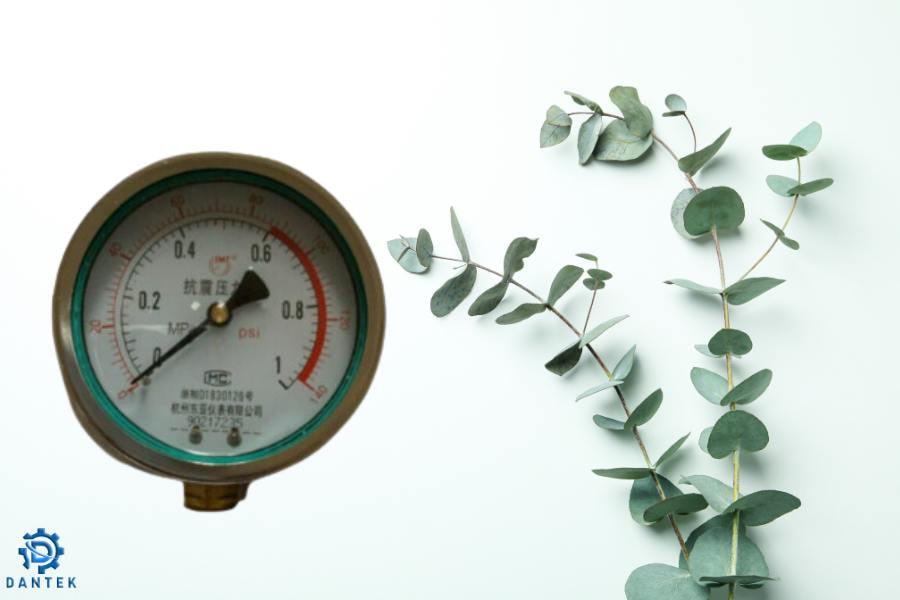

Đồng Hồ Áp Suất Chân Không
Đồng hồ áp suất chân không là thiết bị dùng để đo áp suất thấp hơn áp suất khí quyển, hay còn gọi là áp suất âm (chân không). Thiết bị giúp người vận hành theo dõi mức độ chân không trong hệ thống để đảm bảo quá trình sản xuất, đóng gói hoặc vận hành thiết bị diễn ra ổn định và an toàn.Đây là thiết bị không thể thiếu trong các hệ thống bơm hút chân không, dây chuyền đóng gói thực phẩm, sản xuất dược phẩm, điện tử và nhiều lĩnh vực công nghiệp khác.
xem them Đồng Hồ Áp Suất Dạng Màng
Đồng hồ áp suất chân không dùng để đo đại lượng nào?
Đồng hồ được sử dụng để đo:- Áp suất âm trong đường ống.
- Độ chân không trong bình chứa.
- Mức chân không trong hệ thống bơm hút.
- Áp suất thấp hơn áp suất khí quyển.
Chân không là gì?
Chân không là trạng thái mà áp suất bên trong môi trường thấp hơn áp suất khí quyển bên ngoài. Mức chân không càng cao thì áp suất càng thấp.Đồng Hồ Áp Suất Chân Không Hoạt Động Như Thế Nào?
Nguyên lý hoạt động của đồng hồ chân không là gì?
Phần lớn đồng hồ chân không cơ học hiện nay hoạt động dựa trên ống Bourdon.Khi áp suất bên trong hệ thống giảm xuống thấp hơn áp suất khí quyển:
- Ống Bourdon biến dạng theo sự thay đổi áp suất.
- Chuyển động được truyền đến bộ bánh răng.
- Kim đồng hồ quay tương ứng.
- Giá trị chân không được hiển thị trên mặt số.
Áp suất âm được hiển thị như thế nào?
Thông thường mặt đồng hồ hiển thị từ:- 0 đến -1 bar
- 0 đến -760 mmHg
- 0 đến -100 kPa
Đồng Hồ Áp Suất Chân Không Có Cấu Tạo Gồm Những Bộ Phận Nào?
Mặt đồng hồ
Hiển thị giá trị chân không để người vận hành dễ dàng theo dõi.Kim chỉ thị
Di chuyển theo mức áp suất âm trong hệ thống.Ống Bourdon
Là bộ phận cảm biến chính, chuyển đổi áp suất thành chuyển động cơ học.Bộ truyền động cơ khí
Truyền chuyển động từ ống Bourdon đến kim hiển thị.Vỏ đồng hồ
Thường được chế tạo từ:- Thép sơn đen
- Inox 304
- Inox 316
Chân kết nối
Cho phép lắp đặt trực tiếp vào hệ thống.Các kiểu phổ biến:
- Chân đứng
- Chân sau
Thông Số Kỹ Thuật Của Đồng Hồ Áp Suất Chân Không
Các dải đo chân không phổ biến là gì?
Một số thang đo thường gặp:- -1 ~ 0 bar
- -760 ~ 0 mmHg
- -100 ~ 0 kPa
- -30 ~ 0 inHg
Kích thước mặt đồng hồ phổ biến
- D63 mm
- D75 mm
- D100 mm
- D150 mm
Đồng hồ sử dụng đơn vị đo nào?
Tùy model:- Bar
- kPa
- mmHg
- inHg
- MPa
Cấp chính xác của đồng hồ là bao nhiêu?
Thông thường:- Class 1.6
- Class 1.0
Đồng Hồ Áp Suất Chân Không Có Những Loại Nào?
Đồng hồ chân không cơ
Sử dụng ống Bourdon để đo áp suất âm.Ưu điểm:
- Giá thành thấp.
- Không cần nguồn điện.
- Dễ lắp đặt.
Đồng hồ chân không điện tử
Sử dụng cảm biến áp suất hiện đại.Ưu điểm:
- Độ chính xác cao.
- Hiển thị số rõ ràng.
- Dễ kết nối hệ thống điều khiển.
Đồng hồ chân không có dầu
Được bổ sung dầu glycerin để:- Giảm rung.
- Bảo vệ cơ cấu đo.
- Tăng tuổi thọ thiết bị.
Đồng hồ chân không inox
Phù hợp với môi trường:- Ẩm ướt.
- Hóa chất.
- Ăn mòn cao.
Đồng Hồ Áp Suất Chân Không Có Những Ưu Điểm Gì?
Theo dõi chính xác mức chân không
Giúp kiểm soát hiệu quả các quy trình sản xuất.Thiết kế đơn giản
Dễ lắp đặt và sử dụng.Không cần nguồn điện
Đối với các dòng đồng hồ cơ.Độ bền cao
Có thể hoạt động liên tục trong môi trường công nghiệp.Chi phí đầu tư hợp lý
Mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.Đồng Hồ Áp Suất Chân Không Được Ứng Dụng Trong Những Lĩnh Vực Nào?
Hệ thống bơm hút chân không
Theo dõi hiệu suất hoạt động của bơm.Ngành thực phẩm
Kiểm soát chân không trong quá trình đóng gói và bảo quản.Ngành dược phẩm
Đảm bảo điều kiện sản xuất đạt tiêu chuẩn.Ngành điện tử
Sử dụng trong các buồng chân không và dây chuyền sản xuất linh kiện.Ngành hóa chất
Theo dõi áp suất trong các hệ thống phản ứng đặc biệt.Phòng thí nghiệm
Kiểm soát các quá trình nghiên cứu yêu cầu môi trường chân không.Làm Thế Nào Để Lựa Chọn Đồng Hồ Áp Suất Chân Không Phù Hợp?
Chọn đúng dải đo
Đây là yếu tố quan trọng nhất để đảm bảo độ chính xác.Chọn kích thước mặt đồng hồ
- D63: Không gian nhỏ.
- D100: Phổ biến nhất.
- D150: Dễ quan sát từ xa.
Chọn vật liệu phù hợp
- Inox cho môi trường hóa chất.
- Thép cho môi trường thông thường.
Chọn loại có dầu hay không dầu
Nếu hệ thống rung động mạnh, nên sử dụng đồng hồ có dầu.Hướng Dẫn Lắp Đặt Đồng Hồ Áp Suất Chân Không
Bước 1: Kiểm tra thông số kỹ thuật
Đảm bảo đồng hồ phù hợp với hệ thống.Bước 2: Lắp đặt đúng vị trí
Nên đặt tại vị trí dễ quan sát.Bước 3: Siết ren đúng kỹ thuật
Tránh rò rỉ và ảnh hưởng đến kết quả đo.Bước 4: Kiểm tra hoạt động
Theo dõi chỉ số hiển thị sau khi hệ thống vận hành.Đồng Hồ Áp Suất Chân Không Có Cần Bảo Trì Không?
Có.Để đảm bảo độ chính xác và tuổi thọ thiết bị, nên:
- Kiểm tra định kỳ.
- Vệ sinh mặt đồng hồ.
- Kiểm tra ren kết nối.
- Hiệu chuẩn theo kế hoạch bảo trì.
- Thay thế khi xuất hiện sai số lớn.
Câu Hỏi Thường Gặp Về Đồng Hồ Áp Suất Chân Không
Đồng hồ áp suất chân không là gì?
Là thiết bị dùng để đo áp suất thấp hơn áp suất khí quyển trong hệ thống công nghiệp.Đồng hồ chân không đo được đến mức nào?
Thông thường đến -1 bar hoặc -760 mmHg.Nên chọn đồng hồ cơ hay điện tử?
Tùy yêu cầu độ chính xác và ngân sách đầu tư.Đồng hồ có dùng được trong môi trường hóa chất không?
Có, nên chọn loại inox hoặc đồng hồ có màng ngăn bảo vệ.Bao lâu nên hiệu chuẩn đồng hồ?
Thông thường từ 6–12 tháng tùy điều kiện sử dụng.Kết Luận
Đồng hồ áp suất chân không là thiết bị quan trọng giúp giám sát và kiểm soát mức chân không trong nhiều hệ thống công nghiệp hiện đại. Với khả năng đo chính xác áp suất âm, độ bền cao, dễ lắp đặt và chi phí hợp lý, thiết bị này đang được ứng dụng rộng rãi trong ngành thực phẩm, dược phẩm, điện tử, hóa chất và sản xuất công nghiệp.Nếu bạn đang tìm kiếm đồng hồ áp suất chân không chính hãng, hãy liên hệ điện thoại 0832.332.886 ngay với Dantek để được tư vấn kỹ thuật chuyên sâu, hỗ trợ lựa chọn model phù hợp và nhận báo giá tốt nhất. Dantek cam kết cung cấp sản phẩm chính hãng, đầy đủ CO-CQ, giao hàng nhanh toàn quốc và đồng hành cùng khách hàng trong suốt quá trình sử dụng.
